Como especificar corretamente a calandragem de tubos para evitar falhas no projeto

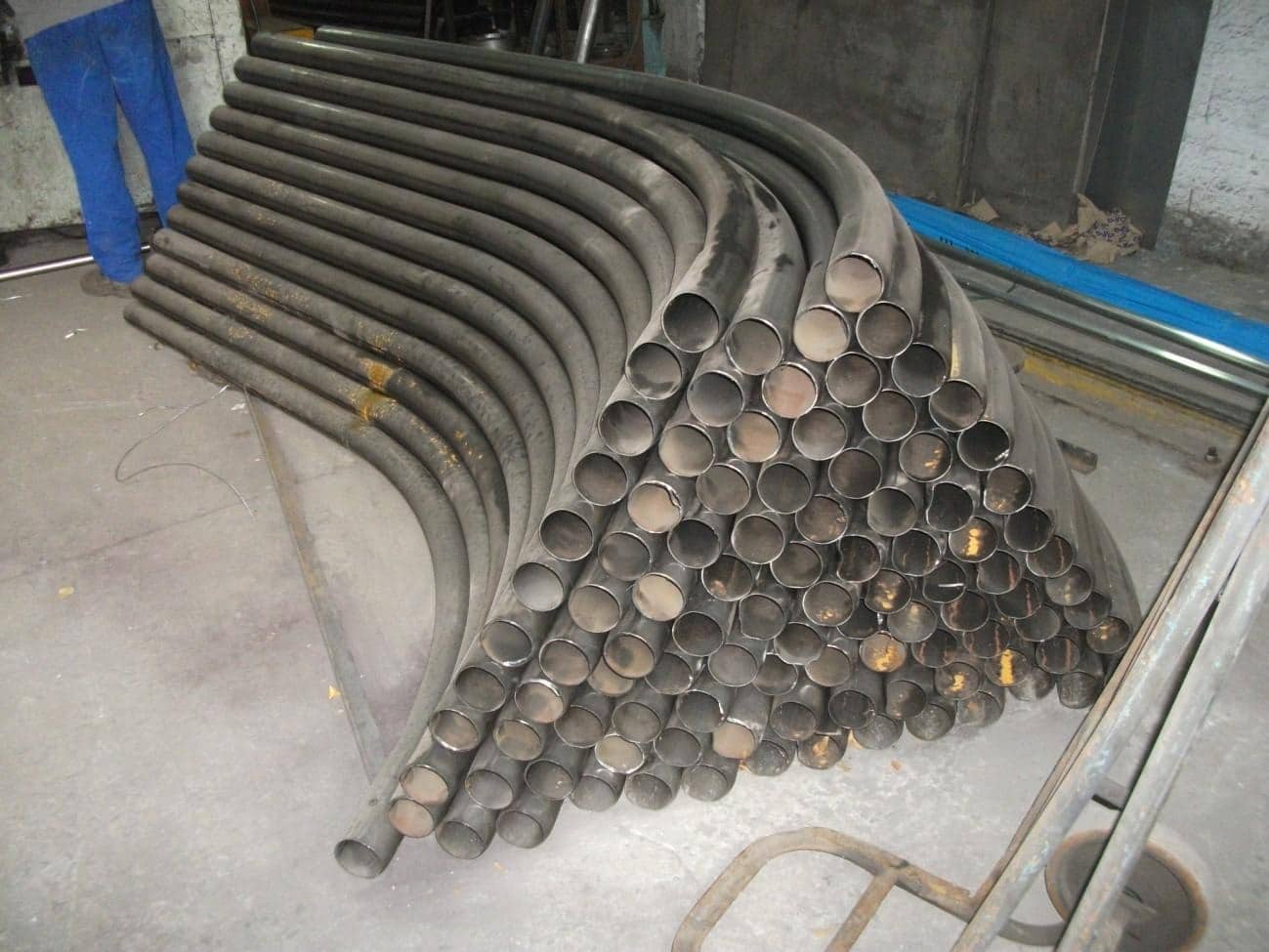

A calandragem de tubos é um processo fundamental em projetos industriais, arquitetônicos e estruturais que exigem curvaturas precisas e repetíveis. Apesar de parecer simples à primeira vista, a definição incorreta de parâmetros como raio, espessura, material e orientação pode gerar retrabalho, aumento de custos e até comprometer a segurança da aplicação final.

Muitos problemas em campo, como desalinhamentos, deformações excessivas, ovalização ou dificuldade de montagem, têm origem ainda na fase de especificação. Ou seja, antes mesmo do tubo entrar na máquina de calandra, o projeto já pode estar vulnerável. Por isso, saber como solicitar corretamente o serviço é tão importante quanto escolher o fornecedor.

Neste artigo, você vai entender quais informações são essenciais ao especificar a calandragem de tubos, quais erros devem ser evitados e como contar com uma consultoria técnica especializada pode fazer toda a diferença no sucesso do seu projeto.

Por que a especificação correta é tão importante?

A calandragem é um processo de conformação mecânica que altera a geometria do tubo por meio da aplicação controlada de força. Durante essa transformação, ocorrem mudanças na distribuição de tensões, na espessura da parede e até na seção transversal do material.

Quando o projeto não considera essas variáveis, podem surgir problemas como redução excessiva da espessura na parte externa da curva, enrugamento na parte interna ou deformações que dificultam o encaixe com outras peças. Isso é especialmente crítico em sistemas pressurizados, estruturas metálicas e componentes de alta responsabilidade técnica.

Especificar corretamente a calandragem de tubos significa antecipar esses comportamentos e garantir que o resultado final esteja dentro das tolerâncias aceitáveis para a aplicação.

Definição do raio: interno, externo ou pelo eixo?

Um dos erros mais comuns ao solicitar a calandragem de tubos está na definição do raio. Em caldeiraria pesada, a confusão entre Diâmetro Interno (DI) e Diâmetro Externo (DE) é fatal. Em uma chapa de 2 polegadas de espessura, essa diferença muda completamente o desenvolvimento da peça e o encaixe dos tampos. Especifique sempre se o controle deve ser pelo DI (comum em vasos de pressão) ou DE (comum em tubulações).

Raio pelo eixo (linha de centro)

O padrão mais utilizado na indústria é o raio medido pela linha de centro do tubo. Essa referência facilita o alinhamento em projetos estruturais e é compatível com a maioria dos desenhos técnicos.

Ao informar o raio pelo eixo, você reduz ambiguidades e evita divergências entre o que foi projetado e o que será fabricado. Sempre que possível, deixe claro no desenho técnico qual é o critério adotado.

Impacto do raio na integridade do tubo

Quanto menor o raio em relação ao diâmetro do tubo, maior será a solicitação mecânica durante a calandragem. Raios muito fechados podem exigir análises específicas para evitar colapsos ou deformações excessivas.

Por isso, é essencial discutir a viabilidade do raio desejado com o fornecedor. Uma empresa com atuação consultiva, como a Pronfinox, pode avaliar a relação entre diâmetro, espessura e raio para indicar ajustes que preservem a integridade do material.

Espessura e diâmetro: variáveis que influenciam o resultado

A espessura da parede e o diâmetro externo do tubo têm influência direta no comportamento durante a calandragem de tubos. Esses dois fatores determinam a rigidez da peça e a forma como ela reage à aplicação de força.

Tubos de parede mais fina são mais suscetíveis à ovalização e ao enrugamento. Já tubos de parede espessa exigem maior capacidade de máquina e podem apresentar maior retorno elástico (springback), alterando o raio final após a liberação da carga.

Considerar tolerâncias dimensionais

Outro ponto importante é a tolerância dimensional aceitável no projeto. Nenhum processo de conformação é absolutamente isento de variação, e isso precisa ser considerado desde a fase de especificação.

Definir tolerâncias realistas evita conflitos entre expectativa e resultado. Ao informar claramente os limites dimensionais aceitáveis, você permite que o fornecedor ajuste o processo para atender às necessidades do projeto.

Sentido da fibra e posição da solda

Na conformação de chapas grossas, o sentido de laminação da chapa (fibra) é crítico. Calandrar a chapa no sentido favorável à fibra evita trincas e “bicos” na junta soldada. A Pronfinox analisa o plano de corte para garantir que a virola seja calandrada na orientação correta da fibra do aço, garantindo integridade estrutural.

Durante a calandragem de tubos, a região externa da curva sofre tração, enquanto a interna sofre compressão. Dependendo da aplicação, pode ser estratégico posicionar a solda em uma zona menos solicitada, reduzindo o risco de concentração de tensões.

Avaliação técnica antes da produção

Quando o projeto envolve cargas cíclicas, pressão interna ou exigências normativas específicas, essa análise se torna ainda mais crítica. Nesses casos, o diálogo técnico entre projetista e fornecedor deve acontecer antes da produção.

Uma consultoria especializada pode avaliar o material, o processo de fabricação do tubo e a aplicação final para indicar o melhor posicionamento e evitar falhas prematuras.

Material e propriedades mecânicas

Nem todos os materiais respondem da mesma forma à conformação. A calandragem de tubos em aço inoxidável, por exemplo, pode apresentar comportamento diferente em comparação ao aço carbono, especialmente em relação ao encruamento e ao retorno elástico.

Materiais com maior limite de escoamento tendem a exigir maior força e podem apresentar maior tendência ao springback. Isso significa que o raio obtido durante a operação pode se alterar levemente após a retirada da carga.

Por isso, ao solicitar o serviço, informe sempre a especificação completa do material, incluindo norma, classe e condição de fornecimento. Essas informações permitem que o fornecedor ajuste o processo com maior precisão.

Comprimento reto inicial e final

Outro detalhe frequentemente negligenciado é a definição do comprimento reto antes e depois da curva. Toda calandra deixa uma parte reta nas extremidades da chapa (conhecida como ‘bacalhau’), onde os rolos não conseguem aplicar pressão. O projeto deve prever uma sobremetal para que essa parte reta seja cortada após a conformação, garantindo um cilindro com circularidade perfeita em 360º.

Se essa informação não for especificada corretamente, pode haver necessidade de retrabalho ou até perda da peça. A calandragem de tubos deve considerar o comprimento total da barra e as dimensões finais desejadas.

Definir claramente essas medidas no desenho técnico garante que o resultado atenda às exigências de montagem em campo.

Comunicação técnica: o diferencial para evitar falhas

Grande parte das falhas associadas à calandragem de tubos não ocorre por limitação técnica do processo, mas por falhas de comunicação. Informações incompletas, ausência de detalhamento e falta de alinhamento entre projeto e fabricação são causas recorrentes de problemas.

Um fornecedor que atua apenas como executor tende a seguir o desenho recebido, mesmo que existam inconsistências. Já uma empresa com postura consultiva analisa criticamente as informações e sinaliza possíveis riscos antes de iniciar a produção.

É nesse ponto que a atuação técnica faz diferença. Ao oferecer suporte na fase de especificação, a Pronfinox contribui para que o projeto seja viável, seguro e economicamente eficiente.

Checklist prático para especificar corretamente

Para facilitar, considere incluir as seguintes informações ao solicitar a calandragem de tubos:

Dados geométricos

• Diâmetro externo do tubo;

• Espessura da parede;

• Raio especificado (informando se é interno, externo ou pelo eixo);

• Ângulo de curvatura ou desenvolvimento do arco.

Dados técnicos

• Material completo (norma e classe);

• Tolerâncias dimensionais aceitáveis;

• Posição desejada da solda, se aplicável;

• Comprimentos retos antes e depois da curva.

Esse nível de detalhamento reduz incertezas e aumenta significativamente a probabilidade de sucesso no projeto.

Especificar bem é evitar retrabalho e prejuízo

A calandragem de tubos é um processo técnico que exige precisão, conhecimento de material e entendimento das variáveis envolvidas. Quando a especificação é feita de forma incompleta ou genérica, o risco de falhas aumenta e os custos também.

Definir corretamente raio, espessura, sentido da fibra, material e tolerâncias não é apenas uma formalidade técnica. É uma etapa estratégica para garantir desempenho, segurança e eficiência no resultado final.

Contar com uma empresa que atua como consultora técnica, analisando o projeto antes da execução, é uma forma inteligente de evitar erros e assegurar que a calandragem de tubos atenda exatamente às necessidades da aplicação. Mais do que fornecer o serviço, o diferencial está em contribuir para que o projeto nasça certo e chegue ao campo sem surpresas.
